Filtro Y Ferro Fundido

ASTM A126 - 125 Libras - Flanges ANSI

Filtro Y ferro fundido ASTM A126 – 125 libras, tampa aparafusada, elemento filtrante aço inox 304, com furo 1,2 mm – mesh 16mm.

Válvula apta para trabalho em água.

Pressão de trabalho Água 40ºC - 200 lbs/pol2 Teste hidrostático Corpo 315 lbs/pol²

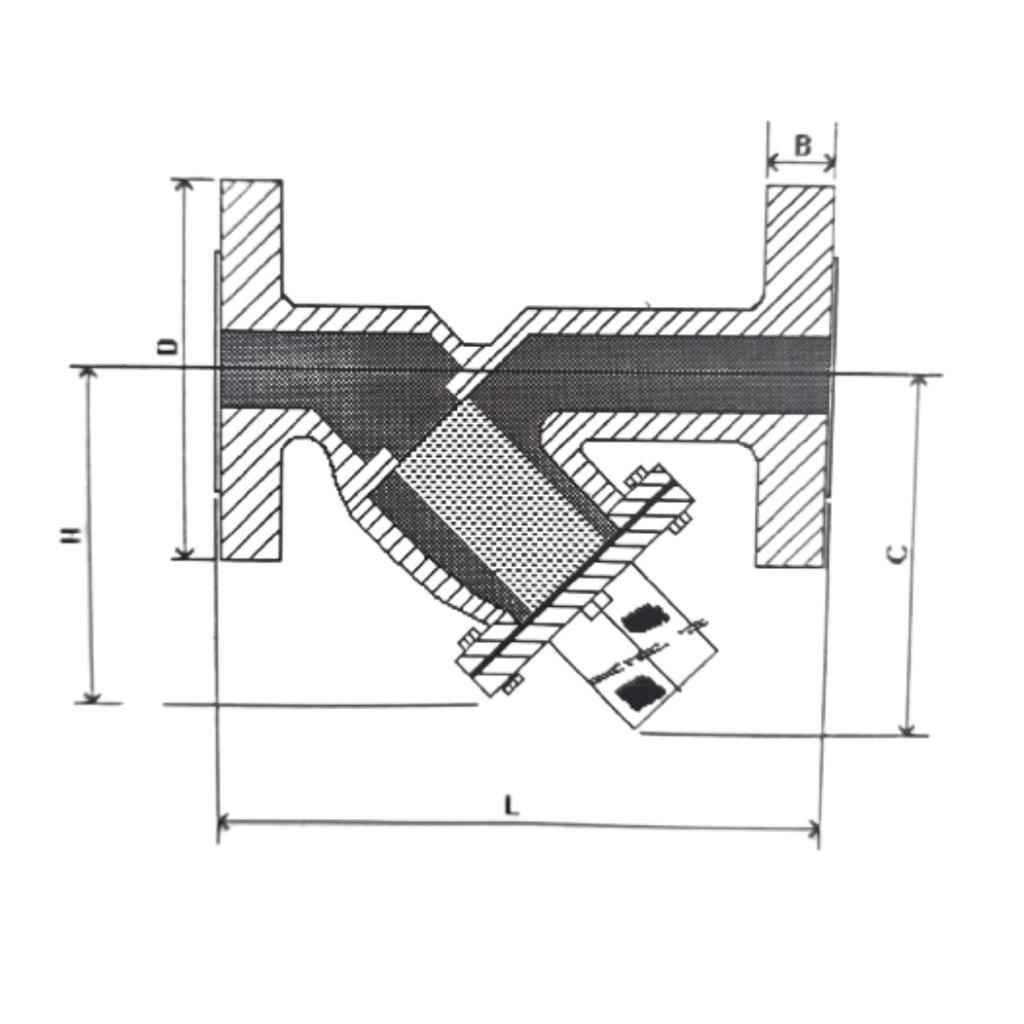

BITOLA	2”	2½”	3”	4”	5”	6”	8”	10”
L (mm)	230	290	314	354	407	491	607	750
D (mm)	152	178	191	229	254	279	343	406
H (mm)	170	210	230	260	300	340	430	625
C (mm)	283	360	405	460	558	610	750	1025
B (mm)	15,8	17,5	19,1	23,8	23,8	25,4	28,6	30,2
PESO KGS	15,0	20,0	20,0	25,0	40,0	50,0	70,0	145,0
QTD FURO FLANGE	04	04	04	08	08	08	08	12
FURAÇÃO TELA (mm)	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
